產品型號：BKG-90-TY-01
筆式滑套開關是用于抽油機井作業施工時防止油管噴的不壓井工具。
一、安裝方法:
將抽油泵固定凡爾卸開，筆式滑套開關上接泵筒，下接固定凡爾。
二、工作原理:
該開關是以轉動滑套（6）上下移動---關閉或打開**管（8）上的進液孔來控制油管的。
下管過程中，轉動滑套（6）處于低位，關閉**管（8）上的進液孔，下入抽油桿后，抽油桿柱的重量全部壓在轉動頭（4）上，并通過球（3）傳到轉動滑套（6）上。上提抽油桿柱，在彈簧（5）的作用下轉動滑套（6）繞鍵（7）沿自身滑道上行，處于打開**管（8）上的進液孔位置（如圖所示位置），抽油機正常生產。
二次作業時，下放桿柱，重復上述動作，鍵（7）控制轉動滑套（6）處于低位，關閉進液孔，實現不壓井。

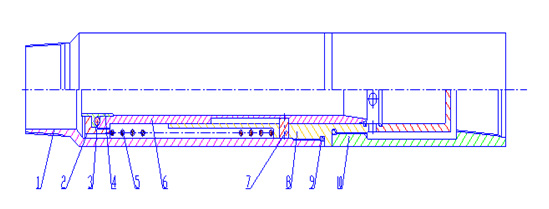

筆式滑套開關結構圖
1-上接頭 2-連接螺母 3-球 4-轉動頭 5-彈簧 6-轉動滑套 7-鍵 8-**管 9-盤根 10-下接頭
三、工藝特點
1、由于在泵筒與固定凡爾間安裝了筆式滑套開關，增加泵余隙0.58米。
2、筆式滑套開關可以用于抽油機井防止油管噴。對于帶脫節器的井，下井過程中柱塞壓在轉動滑套上，不影響轉動滑套（6）處于低處。此時壓簧的彈性力為30Kg，大于柱塞重量。下桿對接脫節器的同時將轉動滑套（6）下壓，再上提桿柱實現轉動滑套（6）換高位打開進液通道。不帶脫節器的井直接下放再上提桿柱，即可打開進液通道。二次作業時下放桿柱再上提桿柱關閉進液通道。
3、對于桿斷的井，如果斷桿和柱塞的重量超過60Kg（約2、3根桿加柱塞重量）會壓縮彈簧（5）使轉動滑套（6）下行關閉進液通道，防油管噴。
4、可以用于斜井。
四、功能：
通過轉動滑套的移動可方便地關閉或打開進液孔，從而控制油管。進液孔打開時，油管正常生產，進液孔關閉時，實現不壓井，即可進行作業。既適用于帶脫節器的井，也適用于不帶脫節器的井。
 |
 |
 |
