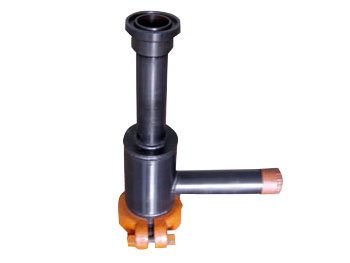

TYG-160型過濾器是安裝在油田注水井口上對油田注入水中的二次污染分配物，如污油、懸浮物、細上泥沙等機械雜質進行過濾處理的裝置。
過濾器的使用，可以有效改善注入水的質量，減少機械雜質對地層的堵塞，保護儲層吸水能力。對油田注夠水，注好水目標的實現，對外圍低滲透油田注好水的工作都是很有必要的。
過濾器具有體積小，重量輕，耐壓高，壽*長，容易安裝，*作簡便，過濾****，可靠性好等特點。過濾精度可按水質進行調控，濾芯可重復使用，為用戶使用帶來極大的方便。TYG-160型過濾器分立式安裝和臥式安裝（焊接）。
1、工作參數
試 驗 壓 力：35MPa
**工作壓力：25 MPa
工 作 溫 度：0～200℃
過 濾 介 質：水井注入水或其它液體
過 濾 精 度：50～200μm可調
2、 濾芯材質
⑴、采用線隙式不銹鋼濾管，孔隙濾達到65%；可反沖洗，承受壓力高。
⑵、過流部分采用**防垢涂層。

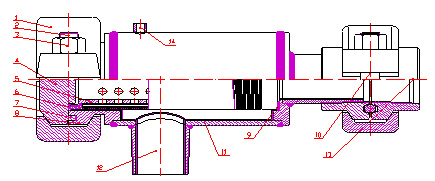

3、結構圖
1、卡箍 2、雙頭螺栓 3、螺母 4、盲卡箍頭 5、濾芯 6、平膠墊A 7、平膠墊B
8、殼體 9、平膠墊C 10、 卡箍組件 11、**防垢涂層 12、進口 13、出口 14、排污口
主要規格：
TYG-160-230 30方/日～260方/日
TYG-160-460 260方/日～500方/日
TYG-160型過濾器以250采油樹相配、過濾器**管內徑為 Φ63mm，不影響正常測試，流量范圍為30方/日～500方/日
型號：普通型和特殊型
1、*作規程
⑴設備安裝完畢，正常注水前應先檢查各部件是否正常，各管部件連接是否正確，各閥門應全在關閉狀態，然后緩慢開啟注水閥門。
⑵壓力穩定后，緩慢開啟生產閥門，當壓力平穩后，**開啟生產閥門。
⑶工作運行5～15分鐘后注水平穩時，再視流量需要相應調整注水參數。
⑷當進液口與出液口壓差為0.5 MPa以上時，或流量**減少時，這時應對濾芯進行排污清洗處理。
2、濾芯清洗過程
⑴當濾芯輕微堵塞時可進行反沖洗處理，關閉需清洗的過濾器進液閥門，緩慢開啟放污閥門即可，排污時間10～15分鐘。
⑵如果油污較重，堵塞嚴重，反沖洗**不**時，逐一將濾芯取出用蒸汽沖洗；或者用我公司提供的專用再生清洗液對濾芯清洗處理即可。
 |
 |
 |
